酸雾吸收净化塔

北京共享环境工程有限公司生产的酸雾吸收器，用于盐酸、硫酸、硝酸、氨水等储罐、计量箱配套安装，吸收从储罐排气口排出的酸雾，达到净化空气目的。利用酸雾易溶于水的特点，此类型酸雾吸收器也称为喷淋式酸雾吸收器，不需要添加药剂，接自来水即可，安装简单，成本低，效果明显，是当前使用最为广泛的酸雾吸收装置。
酸雾吸收器是废气处理设备的一种，属于无动力型酸雾净化装置，此款酸雾吸收器又称为喷淋式酸雾吸收器，仅用于处理盐酸储罐或酸计量箱排气口溢出的酸雾，通常这些盐酸储罐或酸计量箱具有严格密封性，顶部有排气口，在向盐酸储罐进液口注入一定浓度的盐酸HCL溶液时会从储罐顶部的排气口溢出酸雾。

储罐为什么会产生酸雾

喷淋式酸雾吸收器本身是没有任何动力驱动的，也就是说不需要其他机械配合(如：风机引风、水泵供水)，在向酸储罐或计量箱注入酸溶液的过程中，由于该储罐是密闭型容器，在罐内会产生一个正压，这个正压会把储罐或计量箱内的产生的盐酸酸雾排挤到酸雾吸收器内。(这个过程理解起来不复杂，比如说在一个瓶子的瓶盖上插两根管，从一根管子注入水，瓶内的水要上升，肯定会把瓶内多余的空气从另外一根管排出一个道理)

酸雾吸收净化塔工作原理

酸雾吸收器又称为喷淋式酸雾吸收器或者储罐酸雾吸收器，型号:WST-1/3/5/10/20/30,它的设计是利用酸雾易溶于水的特点，从上部接入自来水，利用自来水自身的压力(通常为3-5公斤压力)，从酸雾吸收器内的螺旋喷嘴喷出，形成水喷淋状态，来自储罐的酸雾通过防腐蚀管路从底部接入，酸雾上溢在填料层与喷淋水接触，稀释吸收，达到净化酸雾的目的，效率达到95%以上，该款仅适用于酸计量箱、储罐排气口溢出的酸雾净化。

酸雾吸收净化塔如何使用

酸雾吸收器的酸雾进口与盐酸储罐的排气口用耐腐蚀管道( 通常用UPVC管) 连接成密闭系统， 当我们做好注盐酸的准备工作时， 需要打开酸雾吸收器的进水阀， 从进水口接入自来水进行水喷淋， 经过酸雾吸收器内的螺旋喷嘴后120度角均匀喷洒在填料层， 经过填料层吸收系统让酸雾充分被水吸收后释放， 水溶液通过底部排水口排出， 去到废水中和池。( 如果没有废水中和池， 可以把水箱做大， 安装防腐循环泵， 或配置加药系统做成 碱液中和式酸雾吸收器，我公司提供多种酸雾处理方案设计，详情咨询我公司技术人员)

为什么要配置酸雾吸收净化塔?

酸雾吸收器是根据用户在装卸31%浓度工业盐酸或者硝酸、稀硫酸等强挥发性液体时，挥发出很浓的腐蚀性小液滴，在大气中产生酸雾，对周围的仪器、仪表、设备、人体和建筑物有一定的刺激和腐蚀等原因而设计的一种酸雾吸收装置。北京共享环境设计的酸雾吸收器根据酸雾易溶于水的化学特性，将酸储罐或酸计量箱排出的酸雾被水吸收后释放，使气体净化后排放，达到防止环境污染的目的。

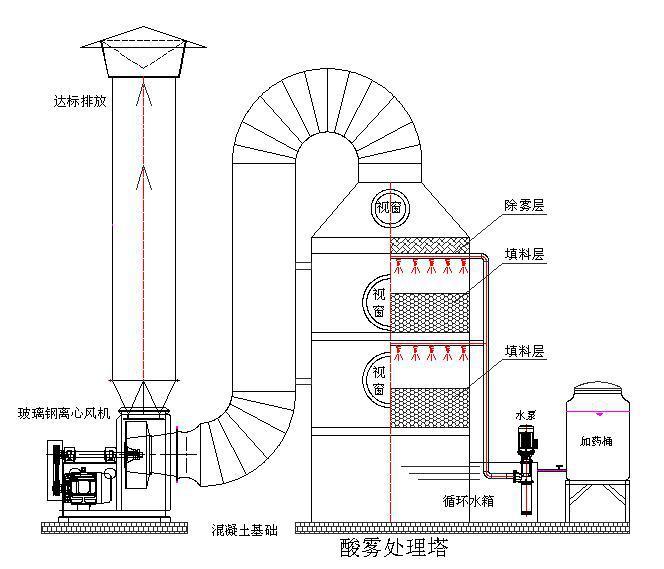

酸雾吸收净化塔的组成结构

注：
酸雾吸收器均可按照客户要求量身订做，如客户对产品有任何疑问或要求请及时来电咨询;

酸雾吸收净化塔规格型号

北京共享环境工程有限公司针对不同规格的储罐、酸碱计量箱采用喷淋塔设计方法，通过计算总的气体流率、液体流率，填料的传质单元高度-Hog和传质单元数量-Nog，得到实际不规整填料层的高度(Z=Hog*Nog)，推出五款酸雾吸收器。
酸雾吸收器型号如下(生产商：北京共享环境工程有限公司)：
WST-1 (喷淋部分DN250，处理能力——建议1立方以内储罐或酸碱计量箱使用)
WST-3 (喷淋部分DN315，处理能力——建议3立方以内储罐或酸碱计量箱使用)
WST-5 (喷淋部分DN350，处理能力——建议5立方以内储罐或酸碱计量箱使用)
WST-10 (喷淋部分DN500，处理能力——建议10立方以内储罐或酸碱计量箱使用)
WST-20 (喷淋部分DN600，处理能力——建议20立方以内储罐或酸碱计量箱使用)
WST-30 (喷淋部分DN800，处理能力——建议30立方以内储罐或酸碱计量箱使用)
酸雾吸收器规格如下(尺寸单位：mm)

产品型号	D	D1	H	DN1	DN2	DN3	H1	H2	H3
WST-1	250	470	1200	DN25	DN32	DN25	100	280	1100
WST-3	315	535	1200	DN25	DN32	DN32	100	280	1100
WST-5	350	610	1200	DN25	DN40	DN40	100	280	1100
WST-10	500	760	1300	DN25	DN40	DN50	100	300	1200
WST-20	600	860	1300	DN25	DN40	DN50	100	300	1200
WST-30	800	1060	1500	DN25	DN40	DN80	100	350	1400

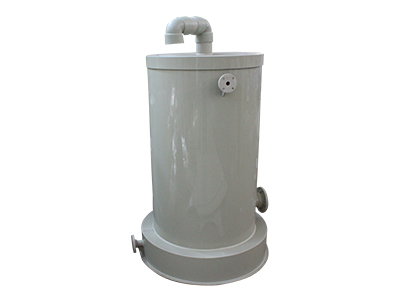

酸雾吸收净化塔产品图片

北京共享环境工程有限公司是酸雾吸收器源头厂家，生产的酸雾吸收器主要用于盐酸储罐及酸计量箱排气口挥发的酸雾吸收处理，酸雾废气再酸雾吸收内通过喷淋的形式吸收到喷淋水里，达到净化酸雾的目的，酸雾吸收器为PP聚丙烯板材及管材加工而成，酸雾吸收器本体是由PP板材经过卷板机卷筒成型后，安装内部填料支撑架以及底部水箱，顶部盖板。酸雾吸收器填料采用多面空心球，进出口法兰均采用PP材质，便于焊接及安装。
酸雾吸收器进出口有4个，分别是酸雾入口法兰，顶部排气弯管，喷淋进水法兰，顶部排液法兰，法兰标准为GB国标。

酸雾吸收净化塔安装技术要求

环境条件

酸雾吸收器应安装在与工业储罐相近的地方，便于管线连接，最好安装在室外，如安装在室内，应与储酸槽配套安装在单独设置的工作室，面积根据设备型号及储酸槽的大小而定;
酸雾吸收器最好安装在避免阳光直射的位置使用，如在室内使用那就应合理安装排风扇，保持室内通风良好。

安装条件

室内应具备动力水源，水管管径大于20mm，常规动力水压应为0.2～0.4Mpa;
设备工作间地面应铺设耐酸瓷砖，并设有冲洗用水源和排水沟;
客户自备的储酸槽应具备一定的防护措施，如护栏、护墙、以及防泄露等装置。

设备安装

在具备上述环境条件与安装条件的情况下，方可安装设备，正常投入运行。

操作程序

酸雾吸收器的酸雾进口与储酸罐(或计量箱)的排气口用耐腐蚀管道连接成密闭系统。酸雾管从吸收器的进气口接入，水从吸收器的进水口接入，使流水处于常流状态，废水排至中和池内。
设备开始使用时，先打开进水口及排水口管路上的阀门，当发现有出水时，再打开酸雾进口管路上的阀门。

酸雾吸收净化塔技术问答

问：我们公司有一只盐酸储罐10立方，在箱内注酸或者阴天的时候会从排气口冒出白烟，可以安装你们的酸雾吸收器吗?
答：在向密闭容器注酸的时候，储罐内压力增大，势必要从排气口排出气体，由于是盐酸介质，浓度在31%，具有较强的挥发性，盐酸HCL酸雾随着气体排出到大气中，形成酸雾，腐蚀周围的金属设备，10立方的盐酸储罐推荐使用我司生产的 WST-10产品，此款设备底盘直径为760mm 高度为1300mm，进气口为DN50法兰，需要接入自来水，压力为3公斤左右即可，整体为PP聚丙烯材质，适用于贵公司盐酸储罐，欢迎您的咨询。
