变温吸附脱附回收甲苯溶剂在医药行业应用实

1. 工艺流程

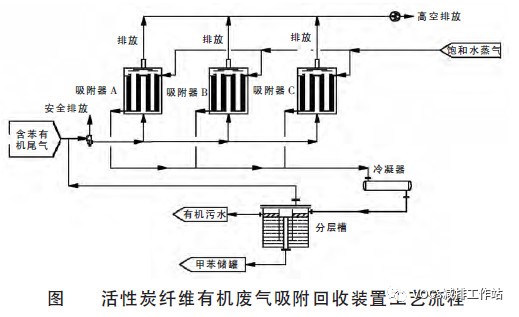

该工艺处理装置采用3个组合型吸附器为主体的吸附回收系统，吸附-脱附-再生工序均在吸附器内完成。活性炭纤维有机废气吸附回收装置工艺流程见下图。

活性碳纤维有机废气回收装置由3个吸附器组成共同组成一个管路系统， 当吸附器A吸附时，吸附器B解吸， 吸附器C再生， 各吸附器吸附-解吸-再生依次进行。有机废气一般从底部进入吸附器，其中有机物被活性炭纤维毡吸附下来，净化后的尾气由吸附器顶部排出。脱附蒸汽由吸附器顶部进入，穿过活性炭纤维毡，将被吸附的有机物脱附下来并带入冷凝器， 有机物和水蒸气被冷凝下来流入分层槽，通过重力沉1作用进行分离。分离出的有机相转入有机溶剂储罐， 分离出的水相作为污水排放至厂方化学污水系统集中处理后排放。整个工艺过程通过DCS程序自动控制，交替进行吸附、解吸、干燥工艺过程。


2. 系统运行参数和安全保障
2.1 系统运行参数
（1）废气成分及处理要求：该废气中含有甲苯、微量青霉素亚砜、氨气，其中甲苯排放质量浓度约为5000mg/m3，废气流量为3600m3/h，排气温度为50 ℃。
（2）处理气量确定：根据甲苯性质、废气流量及浓度，考虑处理系统留有10%的操作余量，确定进入吸附装置的实际废气处理能力Q = 4000m3/h。
（3）系统阻力：系统阻力包括管路系统和吸附器本身的阻力，根据计算和实际经验，确定整个系统的阻力为3500Pa。
（4）空塔气速：根据HJ 2026—2013《吸附法工业有机废气治理工程技术规范》中要求“固定床吸附装置吸附层（活性炭纤维）的气速宜小于0.15 m/s”，
依此本设计确定空塔气速为0.15m/s。
（5）吸附温度：35 ℃。
（6）脱附温度：110 ℃。
2.2 吸附装置安全保障
根据HJ 2000—2010 《1气污染治理工程技术导则》，HJ 2026—2013《吸附法工业有机废气治理工程技术规范》等相关技术规范，为了使吸附系统能有效而安全地操作，需注意以下问题：
（1）考虑含甲苯废气的爆炸极限。甲苯的爆炸极限为1.2% -7.0%。因此，本设计规定进入废气处理装置的甲苯体积分数为0.6%，对应的甲苯质量浓度为7767 mg/m3。
（2）切实确保系统的密封性。吸附、解吸和回收。由于整个系统始终处于频繁切换之中， 因此设计上选用特殊结构的密封垫以保证系统有良1的密封，或将正压送风调整为负压抽风， 将整个系统气体泄漏1至最1限度，确保设备安全运行。
（3）控制系统的自动化。本系统吸附-脱附-再生工序设计为DCS 系统自动控制，当出现运行故障时，程序自动报警并转入待机状态，有机废气通过三通放空阀紧急排放，不影响正常生产。
（4）系统温度的控制。吸附过程是一个放热过程，在连续吸附操作进行时，床层温度会持续升1，导致吸附1下1，同时给系统的安全运行带来隐患。系统采用了床层温度报警装置，当温度超过设定值时，系统会自动报警并自动切换到安全位置； 同时启动1温装置，保证系统正常安全运行。具体设计规定：
①温度1位报警：当吸附器在实行吸附操作时，其最1温度不得超过60 ℃（甲苯的沸点约为110℃），若温度≥ 60 ℃时，应予报警。
②温度1位报警连锁控制： 当冷却器出口甲苯温度超过60 ℃时报警， 同时信号送入DCS，DCS 发出指令关闭蒸汽阀门。
3. 装置运行情况

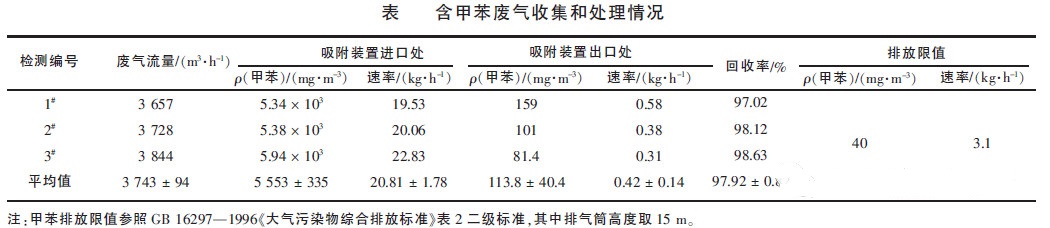

活性碳纤维甲苯吸附回收装置已安装正式投入一年，运行稳定，甲苯回收率1，回收的甲苯可直接回用于生产系统。对该厂吸附装置进出口尾气进行了连续分析，结果见下表。

采用活性炭纤维装置回收尾气中的甲苯的回收率很1， 绝1多数情况下稳定在1%，但尾气中甲苯排放浓度不符合GB 1621—116 《1气污染物综合排放标准》表2中二1标准， 故还需进一步采取治理措施以使其达标排放，可考虑末端吸附。
4. 经济分析
（1）每年回收甲苯的价值：根据运行情况分析，该医药中间体企业此套装置尾气排放量为3743 m3/h，按每年运行时间7920 h，尾气中甲苯平均质量浓度
由5553 mg/m3 1至114 mg/m3，若按此计算，每年可回收甲苯161 t。甲苯价格按6 000 元/t 计（近年来平均价格），则每年回收甲苯价值为96.6 万元。
（2）设备投资：小于200 万元。
（3）年运行费用：电费约2.8 万元；蒸汽费用约6.5 万元；冷却水、仪表运行费用约5 万元；设备折旧、资金利息、维修费用约15 万元；合计为29.3 万元。
（4）年净增1：96.6 - 29.3 = 67.3 万元。
