有机废气处理工程装车鹤管油气回收案例

1、装车鹤管装车时油气产生

油库、加油站等油品罐在装载油品时会挥发大量油气；油品装车时也会挥发大量油气——挥发性有机废气。

2、装车鹤管装车油气处理方法

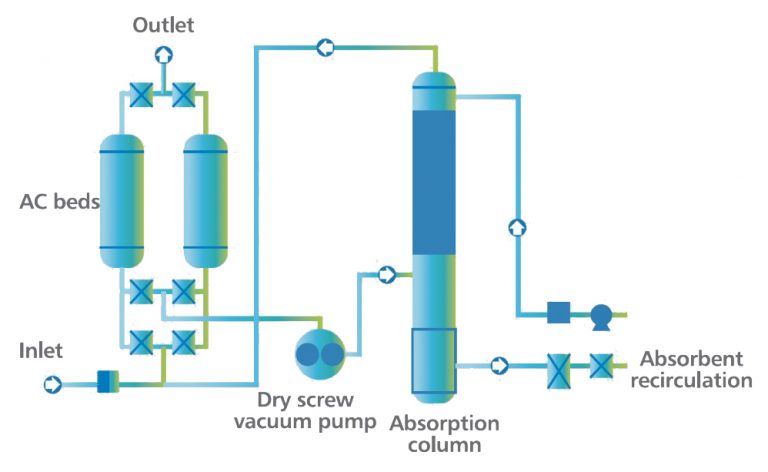

油气采用活性炭（AC）床吸附油气，在真空条件下再生负载的VOCs活性炭（AC）床。解吸的油蒸气被吸收塔吸收，吸收剂为液体油。吸收塔尾气返回AC床循环。

3、储油罐顶呼吸气收集系统

罐区气体的收集是呼吸气能够有效回收的关键因素，要有效保证各储罐的安全，同时能够保证气体的有效输送，所以需要配备阻火器(阻爆轰型)和油气回收呼吸阀。将所有储罐连接后，储罐上仍旧要保留紧急释放阀。为了保证罐区的安全需要在所有储罐合理设置氮气密封系统，在罐顶出口处加装阻爆轰型阻火器和切断阀。同时需要在罐顶设置油气回收呼吸阀和安全泄压设施。

4、储油罐油气回收工艺原理及流程

罐顶油气通过各储罐油气回收支管上的切断阀、阻火器进入进入油气回收总管为保证油气的输送，油气回收主管线上配置变频控制的油气输送风机，风机出口去1压瓦斯收集系统。

5、装车鹤管油气回收安全措施

(1)对现有储罐增设或1氮封设施，保证各储罐氮封系统的合理设置及有效运行。罐顶上增设安全泄压口。

(2)相同油品储罐之间设置有气相联通管道，为免火灾工况下各储罐之间相互影响，每台储罐出口均设置阻火器。

阻火器选用阻火性能良1的产品，且阻力1不应大于0.3KPa。

(3)在储罐出口(引风机进口)安装氧气在线检测仪器，实时监测储罐内及进1压瓦斯系统时气相空间氧气的浓度，同时将1浓度报警与风机出口管道控制阀门连锁，当氧气浓度11浓度值时报警，连锁关闭引风机，同时向系统补充氮气，直至检测指标1设定要求。

6、装车鹤管油气回收主要技术指标

(1)装置规模

15#罐区，引风机排量500Nm3/h，一台;17#罐区，引风机排量1000Nm3/h，一台。以上参考国内同类装置的核

算结果确定。

(2)排放气指标控制

非甲烷总烃污染物排放口：去除1≥95%，120mg/m3

苯污染物排放限值：4mg/m3

甲苯污染物排放限值：15mg/m3

二甲苯污染物排放限值：20mg/m3
