一、储罐区无组织废气处理来源

1.1  储罐大呼吸

储罐大呼吸是指储罐进行收发作业时的呼吸。储罐进料时，由于液面逐渐升高，罐内气体空间逐渐减小，压力增大，当压力超过呼吸阀控制压力时，一定浓度的蒸汽开始从呼吸阀呼出，直到储罐停止收料；储罐发料时，由于液面不断降低，罐内气体空间逐渐增大，压力减小，当压力小于呼吸阀控制真空度时，储罐开始呼入新鲜空气，由于液面上方空间蒸气没有达到饱和，促使蒸发加快，使其重新达到饱和，当罐内压力再次上升，部分蒸气从呼吸阀呼出。在这个“呼吸”过程中造成的VOCs损耗为大呼吸损耗。

1.2 储罐的小呼吸

储罐的小呼吸是指储罐在静止储存的情况下，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，蒸汽就逸出罐外造成损耗。夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，在这个排出蒸气和吸入空气的过程造成的VOCs损失，叫小呼吸损耗。

二、储罐区无组织废气收集方法

“罐顶联通”将罐区多个储罐罐顶VoCs呼出排放口，用气相管路密闭联通，并汇集到一起，然后在气相管路汇集的未端安装VoCs气体回收治理设备。

三、储罐区无组织废气处理技术

3.1  吸收法原理

液体吸收法指的是通过吸收剂与VOCs接触，把VOCs中的有害分子转移到吸收剂中，从而实现分离VOCs的目的。VOCs转移到吸收剂中后，吸收剂作为废油进行回收处理。

3.2  吸附法原理

当VOCs通过装有吸附剂（如活性炭、疏水分子筛等）的吸附罐，利用该吸附剂对污染物的强吸附力，将污染物质吸附下来，从而达到净化废气的目的。当前，采用吸附法处理VOCs，多使用活性炭，主要是因为活性炭细孔结构比较好，吸附性比较强。一般采用两个交替工作的吸附罐组成，当一个吸附罐内的活性炭饱和后，切换到另一个吸附罐，饱和的活性炭罐采用变温解析工艺来完成再生。

3.3  膜分离法原理

膜是指分隔两相界面，并以特定的形式限制和传递各种化学物质的阻挡层。油气的回收是通过处理油蒸气和空气的混合气体，利用特殊高分子膜对烃类有优先透过性的特点，让油气和空气混合气在一定压力的推动下，使油气分子优先透过高分子膜，而空气组分则被截留排放，富集的油气传输回油罐或用其他方法液化。膜分离法工作原理，是利用油气与空气在膜内扩散性能的不同来实现分离，即让油气和空气混合物在一定压差推动下经过膜的“过滤作用”，使混合气中的油气分离，达到油气回收的目的。

3.4 冷凝法原理

利用制冷技术将油气的热量置换出来，实现油气组分从气相到液相的直接转换。在不同温度下，有机物质的饱和度不同，冷凝回收法便是利用有机物这一特点来发挥作用，通过降低或提高系统压力，把处于蒸汽环境中的有机物质通过冷凝方式提取出来。

优点

冷凝提取后，VOCs便可得到比较高的净化。在常温下也不容易用冷却水来完成，需要采取多级冷却的方法降低油气的温度，使之凝聚为液体回收，根据挥发气的成分、要求的回收率及最后排放到大气中的尾气中VOCs浓度限值，来确定冷凝装置的最低温度。该法除气效果明显，回收的废油可进行回炼。冷凝与吸附配合使用，回收率高，操作弹性大。

3.5 储罐区无组织废气处理方法总结

单一的回收技术都有各自技术的局限性，随着国家对排放要求越来越高，现在的主流技术都采用两种或三种单一回收技术相组合的方式来对油气进行回收，现在主流的油气回收技术主要有以下三种：“冷凝+吸附法处理工艺”“吸附+吸收法处理工艺”。经过组合工艺处理VOCs 能够满足治理要求。

四、氮封压力控制

储罐氮封的作用主要是为了防止储罐出现负压而从呼吸阀吸入空气，以保持罐内微正压；《石油化工储运系统罐区设计规范》XSH/T3007-2014）规定：“储存I、Ⅱ级毒性的甲B、乙A类液体储罐不应大于10000m，且应设置氮气或其他惰性气体密封保护系统”石化行业在实际操作中，凡是甲B、乙A类中间原料储罐、芳烃类储罐、轻污油储罐、酸性水罐、排放气中含有较高浓度油气和硫化物等的需要对排放气体进行收集治理的储罐，都要求设置氮气密封系统。

五、储罐区无组织废气处理工程实例

5.1 储罐区无组织废气收集

储罐收油过程中，罐顶呼出的油气收集到油气集合管输送至油气回收设施进行处理，处理后合格尾气直接排放，回收到的油气凝结液直接送至苯罐区进行回收处理。

5.2 储罐区无组织废气处理设备

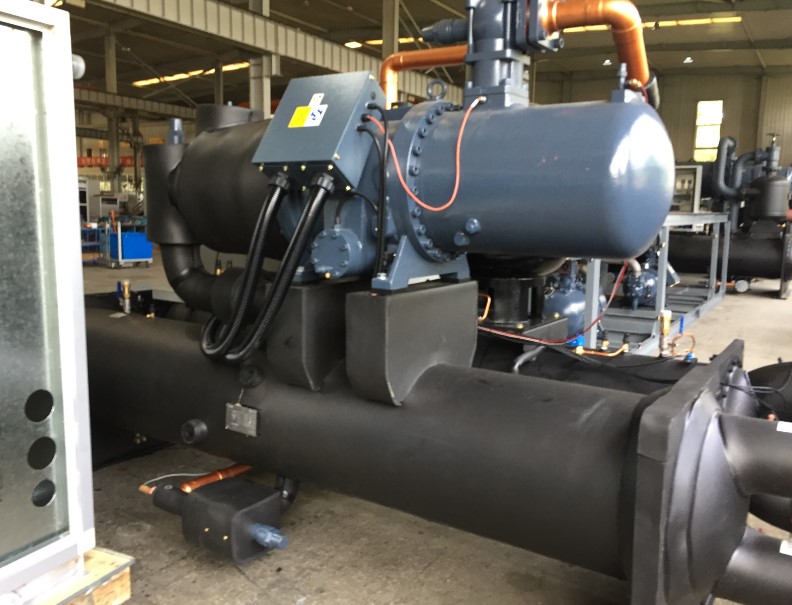

罐区收集的油气沿油气集合管，经防爆风机送人油气处理设施的冷凝单元进行多级冷凝：先进入预冷器被冷却至6~8℃，冷凝出部分油和水，然后进入后级冷凝箱分级被冷却至-25、-70℃左右，再析出一部分油，至此绝大部分烃类组分被分离出来，分离后的低温油气再依次回到前级预热器进行热交换，温度回升到20℃左右进入后级吸附系统。

吸附系统由两个吸附罐交替进行吸附——脱附过程。经过冷凝单元后的油气进入1#吸附罐吸附剩余油气、当吸附罐饱和后、系统自动切换到2#吸附罐进行吸附处理，同时1#吸附罐进行变温脱附，使吸附剂获得再生，脱附出的油气进入冷凝单元前油气集合管进行冷凝处理，经过吸附系统分离出来的尾气经在线分析仪检测，达到GB31570-2015《石油炼制工业污染物排放标准》规定的大气污染物排放限值≤4mg/m’，通过阻火器安全排空。
