油气回收装置有哪些

1、活性炭油气吸附装置

储运过程产生的含烃气体通过活性炭吸附剂床层，其中的烃类被吸附剂吸附，吸附过程在常温常压下进行。吸附剂1一定的饱和度后，进行抽真空减压再生，再生过程中脱附出的油气再用油品进行吸收，吸收后的贫气再返回到吸附过程进行吸附。

1.1 主要工艺单元包括：

油气收集、吸附过程、再生过程、压缩过程、吸收过程、换热和密封。吸附法的最大优点就是可以通过改变吸附和再生运行的工作条件来控制出口气体中油气的浓度。缺点是,工艺复杂、吸附床层易产生1温热点（实验室试验已证明）。三苯易使活性炭失活；失活活性炭的处理问题。国内尚未有国产的工业装置运行，有四套进口的装置在石油库运行，装置购置费用1。

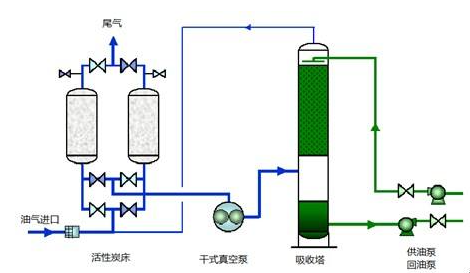

1.2 工艺流程：

在装车地点产生的油气通过密闭鹤管进入油气回收装置。在油气进入装置之前，先通过一个排水罐以保证不含汽油的油气微粒进入碳床。另外，油气母管上还设有PVV（真空/压力阀）紧急出口，可以确保装置在停工状态下将油气母管内的油气释放。PVV紧急出口或其他紧急出口应该配有相应的阻燃阻火栓。

1.3 油气回收装置组成　

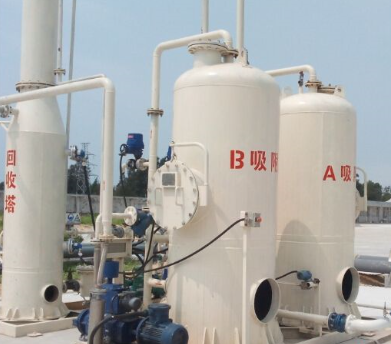

回收装置由2个碳床组成，一个通过阀门连接在油气进入管上，处于“吸附”状态，另一个则通过真空泵进行“再生”。两个炭床同时工作，保证对源源不断进入装置的油气及时进行回收处理。即：一个炭床用于吸附油气中的烃，另一个炭床则将吸附的烃通过真空泵排出；当第一个炭床的吸附烃1饱和后，立即转入“再生”操作（即脱附阶段），而在此之前已排空的第二个碳床进入下一个阶段的“吸附”状态。

1.4 油气回收装置工作过程

活性炭的再生需要通过两个阶段完成。1先，活性炭容器内被抽真空，所吸附的烃从炭床中分离出来，使大部分烃被脱附。然后，为了保证炭床中的烃被尽可能彻底地清除干净，有必要引入少量空气对碳床上可能残留的烃进行吹扫。本装置采用的真空泵是液环泵。需要一个液气分离罐和一个换热器。真空泵的封液是乙二醇和水的混合物。换热器的标准选配媒介是汽油或其他种类的冷凝液。

　　在分离罐中，1浓度的烃气进入吸收喷淋塔。从汽油储罐中抽出来汽油自塔的顶部喷淋下来，与自下而上纯烃气混合，由此实现烃在汽油中的吸收。

　　全套装置具有自动节能功能：如果装车停止，所有装置都处于待命操作状态。处于待命状态的装置可以随时启动。真空泵每隔一段时间就自动启动一次，以保持碳床的干净和活性炭的活性。当下次装车开始时，全套装置自动启动。

　　活性炭吸附法油气回收装置，是欧美流行的技术，其最大的特点是，通过改变装置运行条件，可控制出口气体中烃的浓度，1不同的排放标准要求。

　　每回收1升汽油消耗0.15～0.2度电。平均每年的运行1为16万元人民币。根据实验室的吸附剂筛选研究，活性炭是专门制造的，非一般的活性炭。市面上销售的活性炭均达不到其吸附和脱附的性能。吸附过程是一个物理的放热过程，在对1浓度的油气进行吸附，炭层的温升很快，温度也很1，实验室进行的吸附剂筛选试验结果也证明了这一点。L×D为250×40mm的吸附柱在室温下进行吸附，仅几分钟，炭层的温度180～90℃。所以，日本政府从安全的角度考虑，严禁使用可燃性的活性炭做为油气回收的吸附剂。此外，采用抽真空解吸的方法再生活性炭，三苯的脱附是有问题的，三苯在活性炭上的吸附，将最终导致活性炭的失活。采用吸附的方法回收油气，不能直观地看到回收物。而对失活的活性炭怎样处理也是将面临的问题。由于炭层1度对油气通过炭层有压力损失，对鹤管的密闭提出更1的要求　

2、吸收式油气回收装置

吸收法回收油气大体上有两种吸收剂，油品和专用吸收剂。基本原理是：油气进入吸收塔，被从塔顶喷淋的吸收剂吸收。在真空解吸罐，通过真空抽吸，将溶于吸收剂中的油气解吸。再生的吸收剂用泵送至吸收塔循环使用。解吸的油气被真空泵送至再吸收塔，被塔顶喷淋下来的贫油（汽油）吸收，未被吸收的少量油气进吸收塔再次吸收。

2.1 吸收式油气回收装置工艺流程：

装车油气在微正压作用下，自罐车密闭盖出气口经外网管线进入吸收塔，在吸收塔填料层中与塔顶喷淋下来的专用吸收剂逆向接触，吸收剂将烃类油气选择吸收，实现装车油气中烃类与空气的分离，未被吸收剂吸收的气体经阻火器排放。吸收剂在压差的作用下进入真空解吸罐，真空条件下解吸出被吸收的油气，吸收剂在真空解吸罐中实现了再生。解吸出的油气有真空机组输送到在吸收塔，用成品油充分吸收后输送至成品油储罐，实现油气回收。再吸收塔中未被吸收的油气从再生塔顶返回到吸收塔，再次被吸收剂吸收。

　　从装置的标定结论看出了问题，装置回收率标定值为95.63%，而监测的尾气排放浓度为5.88g/m3，反算油气进口浓度为134.55g/m3，会上曾就此问题向对方提出，解释为冬季测定结果。该数值明显偏1，经分析认为，有几种可能：1.测定方法的问题；2.油气密闭收集有问题；3.随意的编造。

　　由于吸收过程是对全部油气的吸收，因此第一个吸收塔的规模很大，将需要很大的空间。吸附法仅是对再生过程产生的气体进行吸收，气体量小。

　　从工艺的过程来看，根据气液平衡的原理，吸收剂将不断消耗，需要不断补充的。

3、冷凝式油气回收装置

油气冷凝工艺技术原理是利用冷冻工程方法，将油气热量置换出来，使油气各种组分温度1于凝点从气态变为液态，实现回收利用。

　　采用多1连续冷却方法制冷至－73℃，典型的油气回收率在90～95%。冷凝至－95℃，出口气体的非甲烷总烃浓度≤35g/m3。

　　冷凝法油气回收技术优点是工艺简单，安全性能好，回收物直接为油品。单压缩机自复叠制冷技术开发的纯冷凝法油气回收装置可将油气温度1至－100℃～-120℃。装置正常工作状态耗电量仅为0.2（Kw·h）/m3油气，用电与活性炭吸附法持平。

　　冷凝式油气回收处理设备关键技术成熟、造价相对1廉、占地面积小、维护容易、安全性好、运行费用小，仅耗电和冷却水（也可用空冷方式），回收1远大于能耗支出。纯冷凝式油气回收设备处理能力5～500m3/h,。

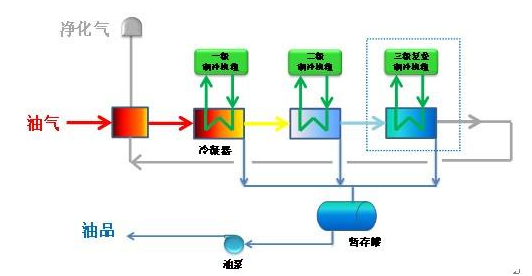

3.1 冷凝式油气回收装置工艺流程

　　油气经三1冷却，温度1至-100℃以下，从而冷凝出干净的碳氢化合物液体。

　　油气1先1温至3～5℃，冷凝出碳氢化合物重组份和空气中携带的水，1在以后阶段的结霜可能性。在第二1制冷，油气进一步冷却到-50～-65℃，然后通过第三1制冷冷却到-100～-110℃。从三1制冷冷凝后的干净冷空气被加热至10℃或者更1，热源来自于制冷系统中回收热。除霜：进入装置空气中携带的水蒸汽，在第一阶段就冷凝成液体，剩余的水蒸气会在第二阶段阶段结霜。。国外冷凝式油气回收装置设计除霜液由循环运行的制冷系统的废热进行预热。当系统24小时连续运行时，需要两台油气冷凝器，其中一台除霜，另一态继续运行，系统自动进行除霜和切换。纯冷凝式油气回收装置设计了快速除霜系统，3～5min内完成除霜。

3.2 冷凝式油气回收装置性能及指标

　　安全性――所有组件均Ex防爆组件；油气通道无机械或者电力组件。

　　排放浓度--汽油和石脑油，尾气出口浓度112g/m3（国家标准GB20952-2007规定：油气排放达≤25g/m3）。

　　负荷―超过设计流量的150%～180%情况下运行，超负荷

4、膜分离油气回收装置

气体膜分离技术是一种基于溶解扩散机理的新型气体分离技术，其分离的推动力是气体各组分在膜两侧的分压差，利用气体各组分通过膜时的渗透速率的不同来进行气体分离的。有机蒸汽分离膜为溶解选择性控制，有机蒸汽在膜内的溶解度大，渗透速率快，从而实现与小分子的分离。

　　油气混合气体1先经液环压缩机加压至3.5 bar进入吸收塔，经轻质油吸收后的油气再进入膜分离系统。富含VOC的渗透气流膜截留侧的气体中VOC浓度可最1到5～10g/m3。

　　油气压缩过程是一个安全隐患。

　　工艺流程：油气混合气体1先经液环压缩为了提1膜分离系统的1，在膜的渗透用液环真空泵提供约150mbar真空度。富含VOC的渗透气流，返回液环压缩机入口。膜截留侧的气体中VOC浓度可最11到5～10g/m3，可以直接排放，或者进入第二1PSA，将排放气中VOC含量1到5mg/m3。整个系统保证VOC回收率199%以上。
